如何辦別NPN、PNP電晶體及其腳位


很多的機會中,我們會遇到電晶體編號不明、磨損等狀況,因而看不清它的編號,所以也就不能利用DATA SHEET查出其NPNPNP的種類及它的BEC腳位!!!

我要介紹的是利用一般日系指針電表(類比)三用表來快速查出它是NPN還是PNP,並測量出它的腳位。

我的方法很簡單,熟練的話不到幾秒鐘就有答案,但是說起來還真有點不容易,在我的網站上(喬治查爾斯電子電路網)討論區有人問了這個題,想說到GOOGLE上看能不能找到現成的答案,但要找到跟我一樣的方法好像找不到完整的說明,也忘了是誰教我的?什麼時候學會的?好像是高工時吧,用到現在從來也沒錯過!

方法如下:

  1. 首先要辨認出是B腳的位置? 方法容易,把指針式電表轉到1K(10K)檔位,先量出雙向都不導通的兩支腳,這兩支腳就是EC腳,所以另一支腳就是B腳。

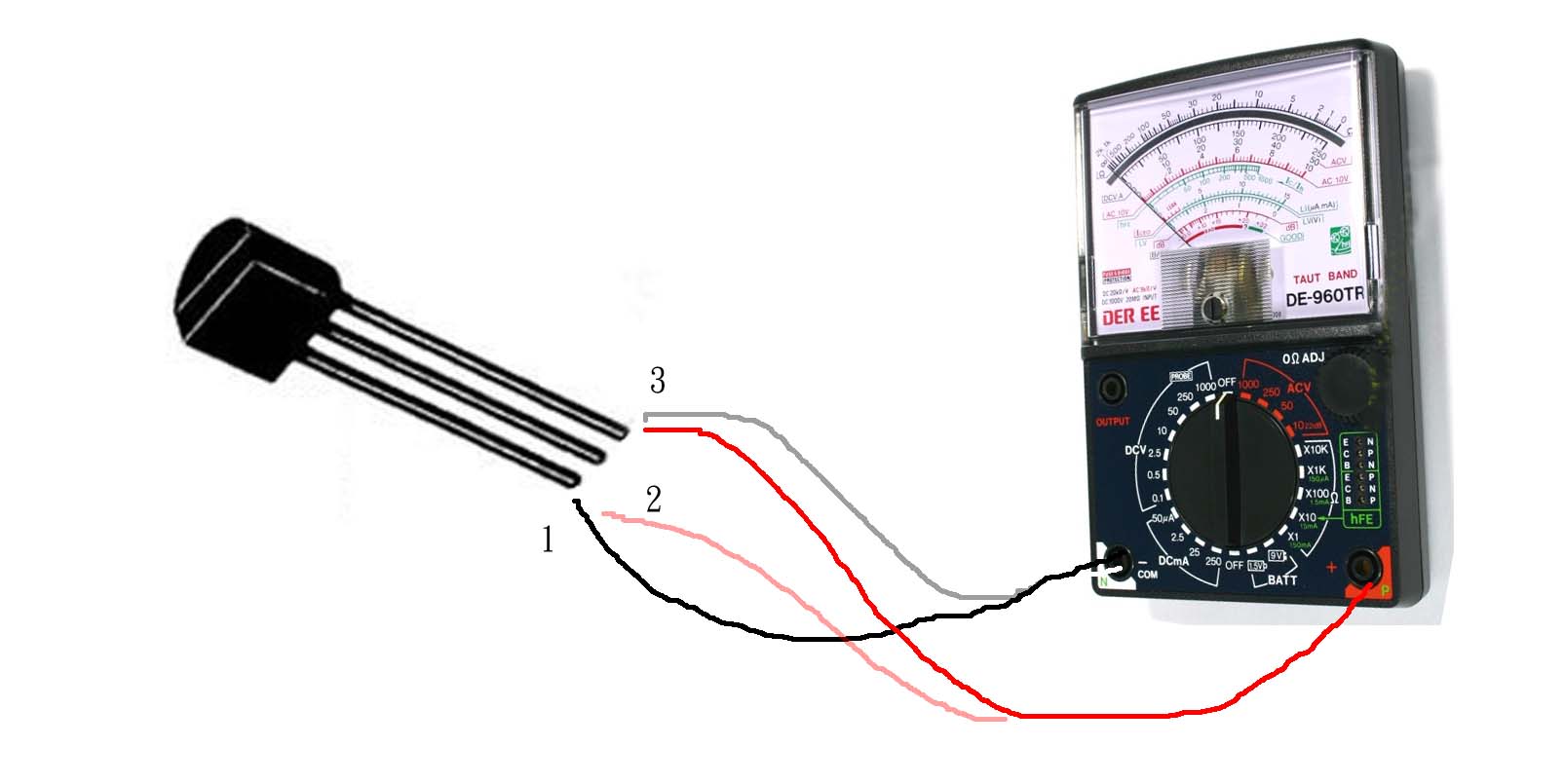

比如上圖你可能在測量時.1,2或是2,3,紅、黑測棒在交替測量時,會有一向導通,一向不導通,那就不是我們現在要找的,你就是交替著紅、黑測棒,當交替測量的2支腳都不導通時,這2支腳就是CE,雖然目前還不能分辨那支是E?那支是C 但另一支就是B腳,如上圖我們量到的13是雙向不導通的,那我們確定2B腳。



  1. 再來是要辨別NPN或是PNP:先用黑測棒接B[2],紅棒接EC ([1],[3]),如果導通,那這個電晶體就是NPN,你可把紅、黑測棒調換測一下,應是不導通的,如果會導通,那這個電晶體便是壞的,(你看這樣的方法還可測出電晶體好壞!)

如果反過來先把紅測棒接B[2],黑棒接EC ([1],[3]),如果導通,那這個電晶體就是PNP,一樣可以如上述方法把黑、紅測棒調換測一下,應是不導通的,如果導通,這個電晶體也是壞的。

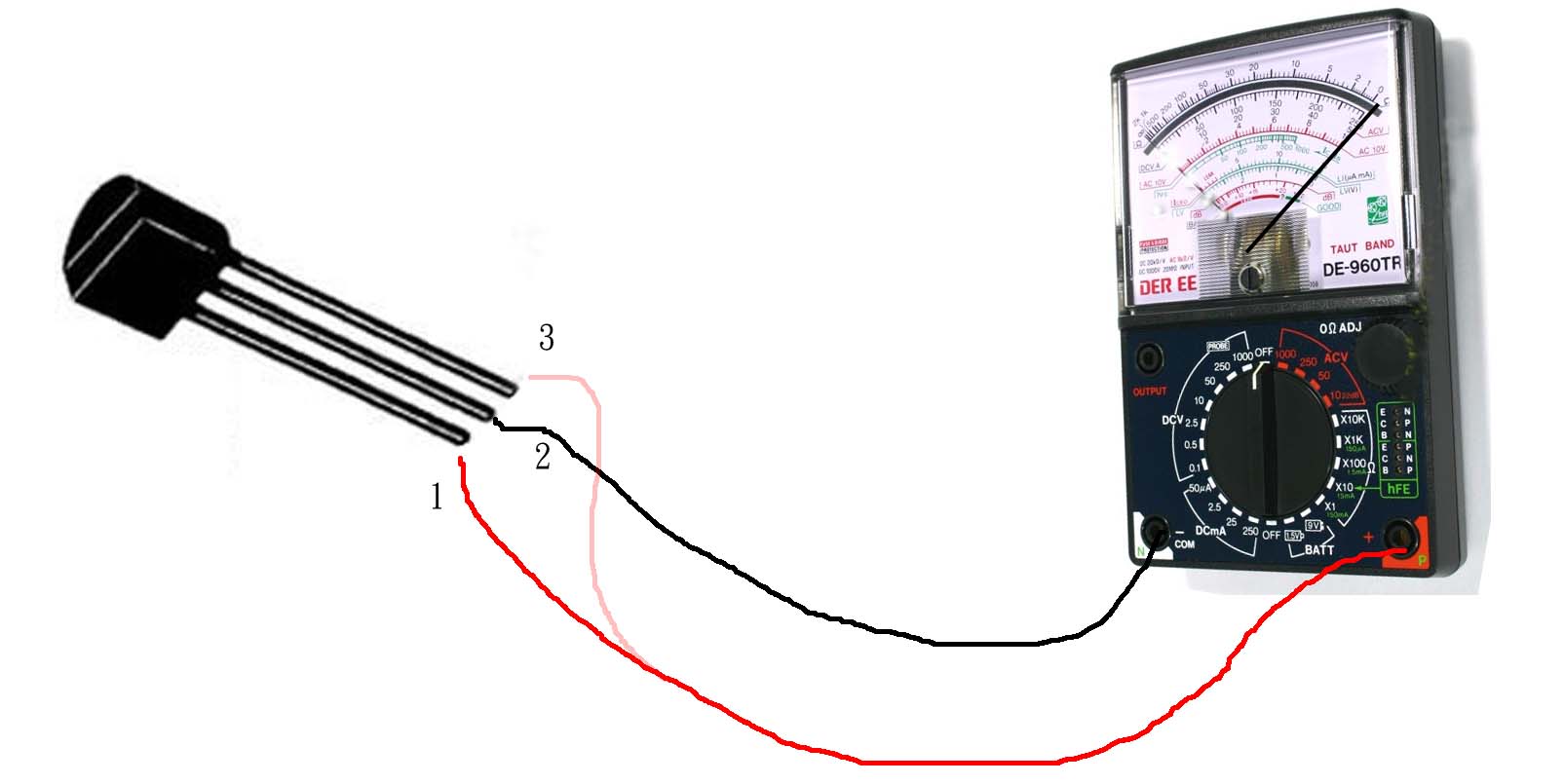

如上圖,導通時表示為電晶體為NPN電晶體。如果紅、黑測棒反過來才會通,那這個電晶體就是PNP型的。



  1. 最後就是要確定那支是C腳,找出C腳後當然E腳也就知道了! 要找出C腳,NPNPNP的方法剛好相反,大家先要有一個認知,大部份的日系指針電表的黑棒雖是負端,但是卻帶電,反之電表的紅棒雖是正端,但是卻帶電。

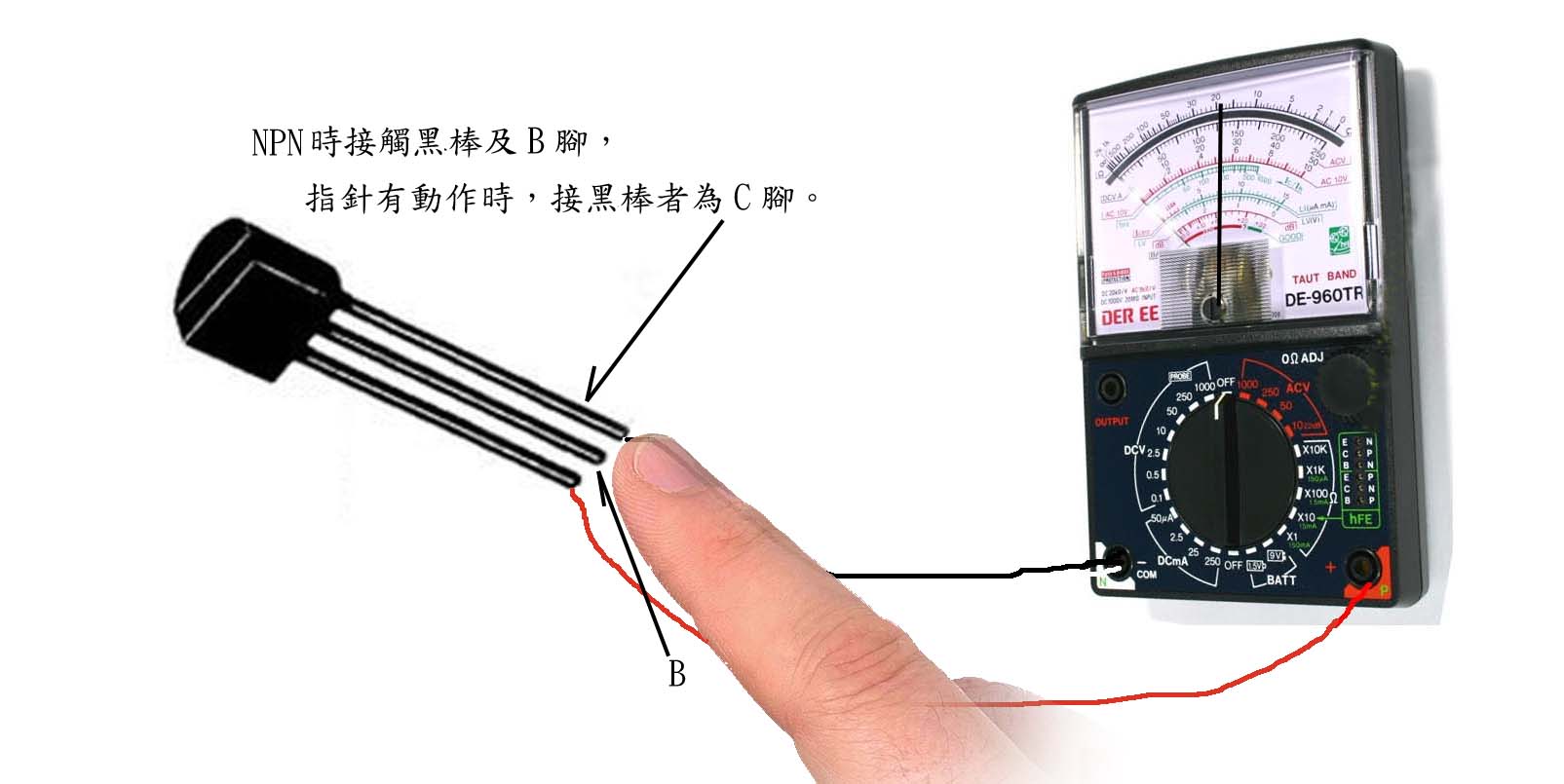

A.            如果上一步驟已先確定電晶體為NPN,那我們先和第一步驟一樣把紅、黑測棒接到CE腳,所以現在B腳是空接的,再來用我們的手指來當導體(如果手指有點濕度更好,等一下測量時指針動作會較明顯,如果很乾可以沾點水再擦乾,或是有時我用口水(有點不衛生)),同時用手指碰觸黑棒接到的腳位及B腳,如果這時電表有動作,那這支接到黑棒的腳就是C腳;如果沒動作,把紅、黑測棒交換位置,同樣用手指來當導體碰觸黑棒接到的腳位及B腳,應會有動作,那這支接到黑棒的腳就是C腳。

B.             如果上一步驟已先確定電晶體為PNP,那我們先和第一步驟一樣把紅、黑測棒接到CE腳,所以現在B腳是空接的,再來用我們的手指來當導體,同時碰觸紅棒接到的腳位及B腳,如果這時電表有動作,那這支接到紅棒的腳就是C腳;如果沒動作,把紅、黑測棒交換位置,同樣用手指來當導體碰觸紅棒接到的腳位及B腳,應會有動作,那這支接到紅棒的腳就是C腳。

  1.  C腳找出來另一支腳就是E腳了,其實這樣的方法很方便,多試幾次就可以很順手,他的原理其實就是利用電晶體的極性,及電流放大的原理。有些高功率電晶體的hfe較小,量測時指針的動作可能會較不明顯,也可試著把三用表的檔位轉到較高的電阻檔位比如10K

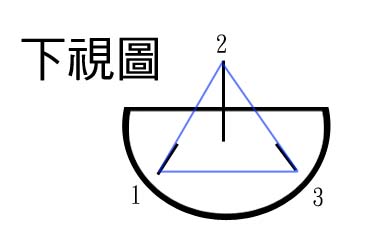

會不會在測量C腳這個程序中,用手要去碰觸CB腳時發生兩腳不相隣(比如在最外側),不方便碰觸的情形?不敢說一定不會,但機會很少。由於常用的小型電晶體腳位大部分兩種規格,歐美規格的(EBC),及日規的(ECB),所以在中間的腳可能是B腳不然就是C腳,CB腳都是相隣的,如果擔心這樣的情形發生,可把腳位扳成正三角形,就不會發生這樣的情形了,如下圖:

PDF檔下載:FineTR-PinC.pdf

George Liao.  (2007/5/4)
